下面介紹常用的幾種阻性消聲器

管式消聲器

管式消聲器是阻性消聲器中結構形式最簡單的一種，在氣流管道內壁加襯一定厚度的吸聲材料層即構成阻性消聲器。

管式消聲器可以是圓管、方管及矩形管，如圖1所示。

圖1管式消音器的剖面圖（長度方向）

管式消聲器一般僅適用于風量很小、尺寸較小的管道，對大尺寸管道，其消聲性能將顯著降低，

必須設計采用其他形式的阻性消聲器。圖2（表）1為長度為1.0m、內襯5cm厚聚氨酯聲學泡沫吸聲層的不同

規格管式消聲器的倍頻帶消聲量。圖3為不同規格管式消聲器的消聲特性。

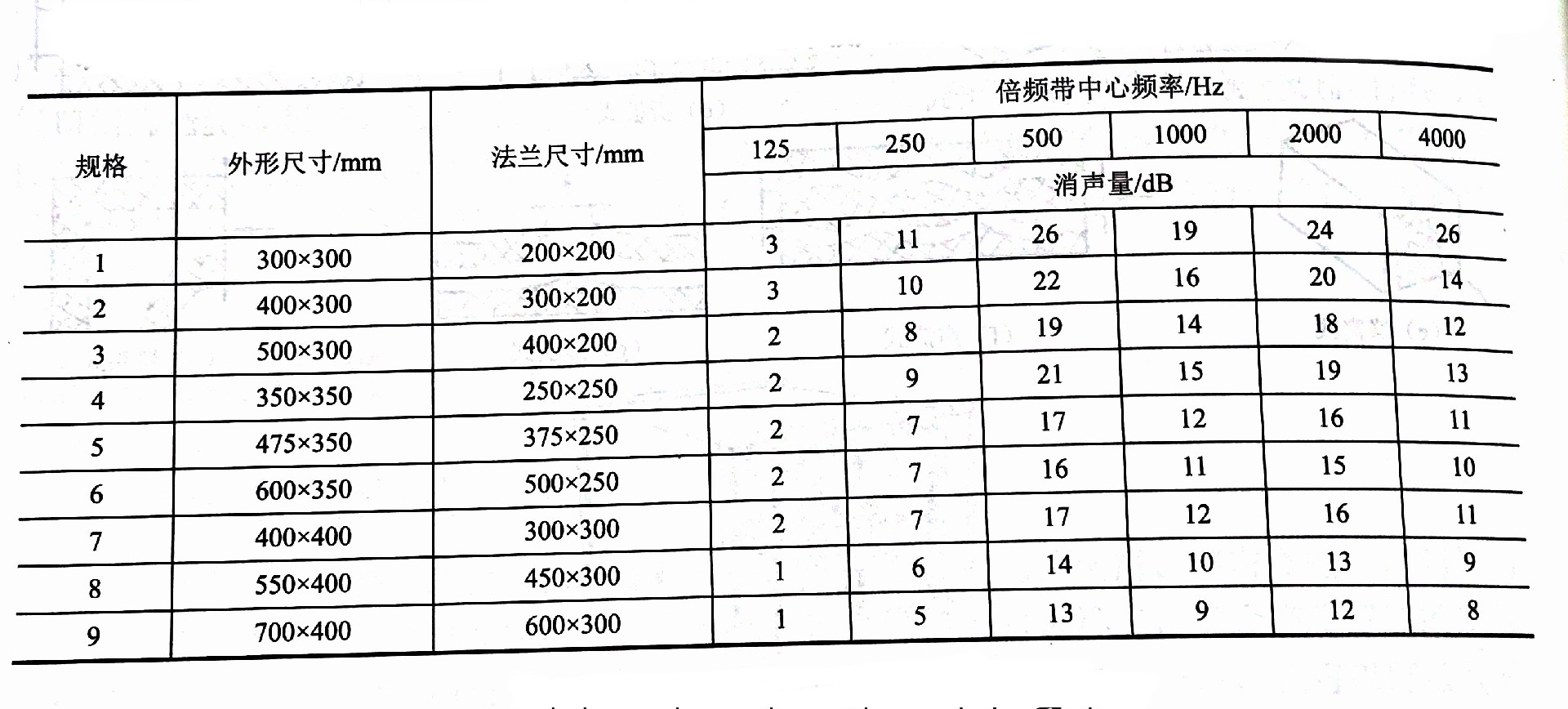

圖2（表）長度為1m、內襯5cm厚的聚氨酯聲學泡沫吸聲層的不同規格管式消聲器的陪頻帶消聲量

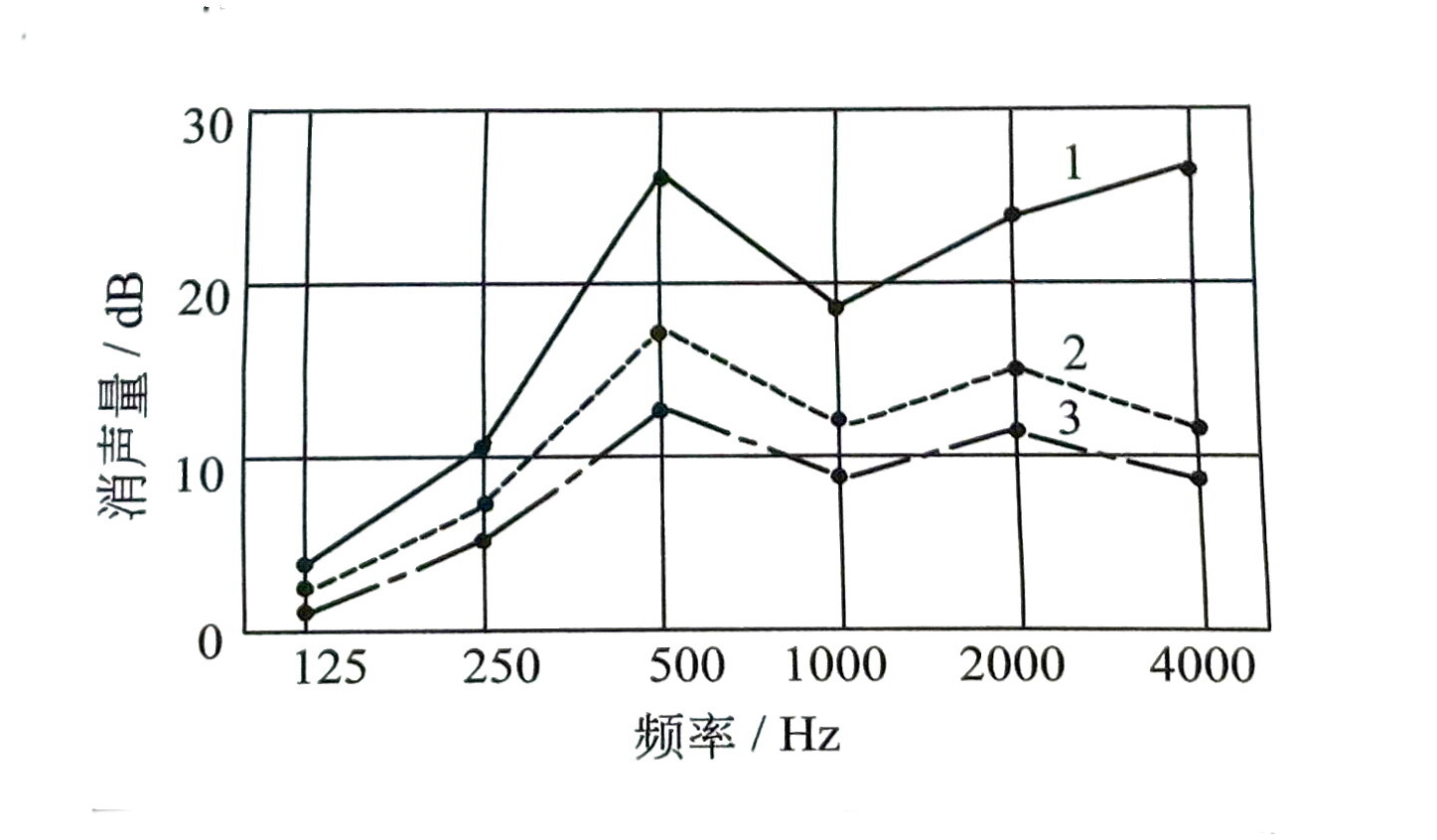

圖3不同規格管式消聲器的笑聲特性

片式消聲器

在大尺寸管道內設置一定數量的消聲片，構成多個扁形消聲通道并聯的消聲器，即稱作片式消聲器。

圖4所示為幾種片式消聲器的形式圖。

管式消聲器一般只能適用于風量<5000m/h的管道，而片式消聲器的適用風量范圍較大，可用于風量為5000~80000m/h的管道。

片式消聲器結構簡單，中高頻消聲性能優良，氣流阻力也小，因此其適用范圍也非常廣，定型生產的片式消聲器產品也較多。

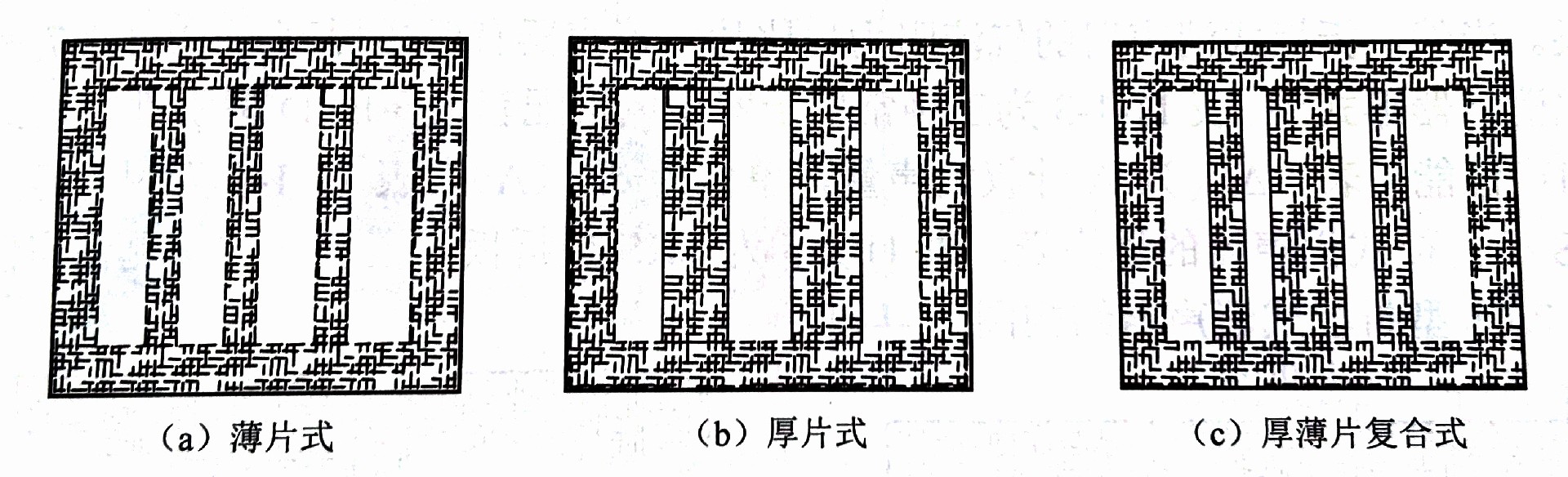

圖4幾種片式消聲器形式圖

片式消聲器的消聲性能主要取決于其消聲片的片厚、片距及長度。片式消聲器在消聲片、風速及有效長度都確定的條件下，

其性能僅取決于消聲片間的距離，而消聲片的用料及厚度決定片式消聲器的消聲頻率特性，片厚增大，可提高低頻消聲性能，

但也會帶來阻力及體只增大的問題。片式消聲器的長度一般情況下與消聲量成正比，但實踐表明，分段設置的片式消聲器比同樣長度

但連續設置的消聲器的消聲量會有所提高。

　　以上就是青誠靜禾為大家介紹的消聲器的分類（三）的全部內容，希望能為大家提供一份有價值的參考。如果您想了解更多的相關資訊，請持續關注沈陽青誠靜禾環保噪音治理網站。
