變壓器噪聲特性分析
文章作者：admin 來源：本站 發布時間：2019-12-25 05:42:58
瀏覽次數：1003
[導讀]：變壓器的電磁噪聲屬于機械性噪聲，它是交變磁場對鐵芯及線圈產生周期性交變作用力引起的振動產生的，振動的鐵芯(矽鋼板)線圈向外輻射噪聲，其主頻取決于交流電頻率，但是由于通電變壓
一、變壓器的噪聲構成分析：

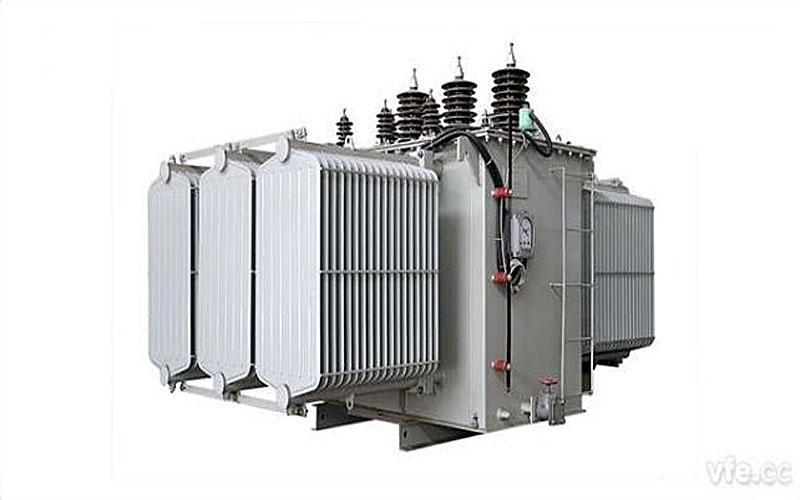

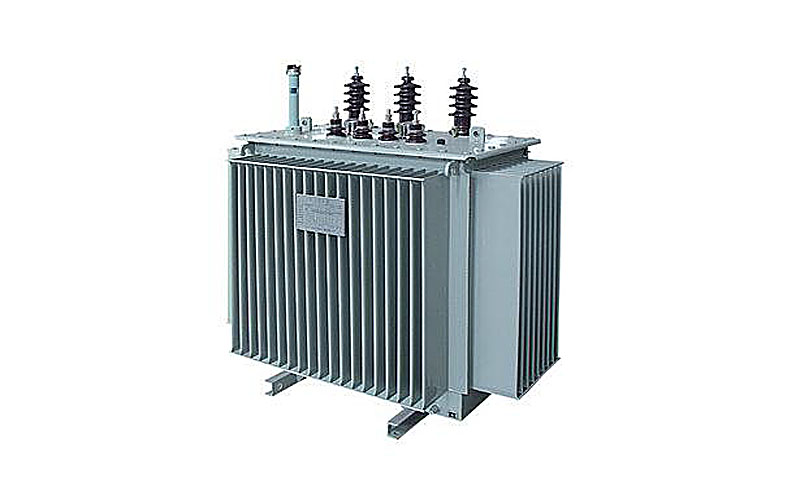

變壓器的電磁噪聲屬于機械性噪聲，它是交變磁場對鐵芯及線圈產生周期性交變作用力引起的振動產生的，振動的鐵芯(矽鋼板)線圈向外輻射噪聲，其主頻取決于交流電頻率，但是由于通電變壓器內，導線、鐵芯內部的渦流作用下，其輻射出來的噪聲遠比單一頻率震動產生的噪聲復雜多了。
二、噪聲的傳播：
通常噪聲的傳播途徑分為兩類：
1、是噪聲通過空氣的傳播擴散，在傳播擴散過程中不斷衰減，能量密度不斷降低。
2、是噪聲通過固體的傳播擴散，在梁柱及樓板結構中傳播擴散，能量密度也有所降低，但不大。因此噪聲會傳得更遠。在受影響的房間內，由于噪音是從樓板、墻體等建筑結構向房間輻射的，因此即使關閉門窗也不會使房間噪音降低。
三、降噪途徑
一般降噪的途徑分為主動降噪與被動降噪兩種途徑
1、 主動式的降噪：通過改變變壓器的結構降低變壓器的固有噪音，在目前非變壓器的制造商是不可行的。
2、 因此被動降噪就成了變壓器降噪的唯一途徑，被動降噪就是通過減弱，隔斷噪音的傳播途徑而達到降噪的效果，因此根據噪聲的傳播途徑分為空氣聲隔斷和固體聲隔斷兩個部分。
四、變壓器噪聲的治理方案
1、變壓器噪音在空氣中傳播的隔斷：
變壓器隔聲罩是專門針對電力變壓器噪音的一項具有劃時代意義的專利產品，是電力變壓器噪聲在空氣傳播的百分百解決方案。同時也是較節省費用的方案。
變壓器隔聲罩使用多層受約束板隔聲技術大幅降低變壓器噪聲通過空氣向外輻射的噪音;同時我們從實際出發在隔聲罩上安裝了變壓器散熱用的風機，為解決變壓器噪音通過散熱通風口向外傳播，設計研究了變壓器隔聲罩消聲器，成功地實現了消聲器的工程化，通過實驗分析，消聲器的理論數值仿真計算與實驗結果基本吻合。消聲器設計在保證變壓器通風散熱的前提下，最終實現了預期的消聲效果，使整個變壓器隔聲罩研制獲得成功，有效地在現有技術條件下，低成本地解決了變壓器的擾民問題。同時電磁輻射也得到了有效的屏蔽，從此人們不再受變壓器的噪音問題和電磁輻射問題的困擾。
當變壓器安裝在地下室或密閉的房間內，由于一般建筑的圍護結構的隔聲量都大于50db,基本可滿足變壓器噪音通過空氣向外擴散的隔聲要求。
2、變壓器噪音在結構中傳播(固體傳聲)的隔斷：
a.變壓器噪音在結構中傳播路徑分析：
①變壓器噪音通過底部基礎向大樓的屋架結構傳播;
②變壓器噪音通過高、低壓連接電纜、母線及其支吊架向大樓的屋架結構傳播;
b.處理方法：
①使用既隔聲也隔振的多層復合隔聲減振墊。是目前世界上非常有效的解決結構傳聲的隔聲產品。有效阻隔通過固體傳播的結構噪聲達98%.以上。(祥見復合隔聲減振墊簡介)
②使用電纜及母線軟接，有效減弱變壓器噪音通過高、低壓連接電纜、母線向大樓的屋架結構傳播;
③由于各種原因往往變壓器高壓端加裝軟接頭會受到限制，因此懸浮式的電纜支吊架也是解決變壓器噪音在高壓端的固體傳播的有效途徑。
變壓器的電磁噪聲屬于機械性噪聲，它是交變磁場對鐵芯及線圈產生周期性交變作用力引起的振動產生的，振動的鐵芯(矽鋼板)線圈向外輻射噪聲，其主頻取決于交流電頻率，但是由于通電變壓器內，導線、鐵芯內部的渦流作用下，其輻射出來的噪聲遠比單一頻率震動產生的噪聲復雜多了。
通常噪聲的傳播途徑分為兩類：
1、是噪聲通過空氣的傳播擴散，在傳播擴散過程中不斷衰減，能量密度不斷降低。
2、是噪聲通過固體的傳播擴散，在梁柱及樓板結構中傳播擴散，能量密度也有所降低，但不大。因此噪聲會傳得更遠。在受影響的房間內，由于噪音是從樓板、墻體等建筑結構向房間輻射的，因此即使關閉門窗也不會使房間噪音降低。
一般降噪的途徑分為主動降噪與被動降噪兩種途徑
1、 主動式的降噪：通過改變變壓器的結構降低變壓器的固有噪音，在目前非變壓器的制造商是不可行的。
2、 因此被動降噪就成了變壓器降噪的唯一途徑，被動降噪就是通過減弱，隔斷噪音的傳播途徑而達到降噪的效果，因此根據噪聲的傳播途徑分為空氣聲隔斷和固體聲隔斷兩個部分。
1、變壓器噪音在空氣中傳播的隔斷：
變壓器隔聲罩是專門針對電力變壓器噪音的一項具有劃時代意義的專利產品，是電力變壓器噪聲在空氣傳播的百分百解決方案。同時也是較節省費用的方案。
變壓器隔聲罩使用多層受約束板隔聲技術大幅降低變壓器噪聲通過空氣向外輻射的噪音;同時我們從實際出發在隔聲罩上安裝了變壓器散熱用的風機，為解決變壓器噪音通過散熱通風口向外傳播，設計研究了變壓器隔聲罩消聲器，成功地實現了消聲器的工程化，通過實驗分析，消聲器的理論數值仿真計算與實驗結果基本吻合。消聲器設計在保證變壓器通風散熱的前提下，最終實現了預期的消聲效果，使整個變壓器隔聲罩研制獲得成功，有效地在現有技術條件下，低成本地解決了變壓器的擾民問題。同時電磁輻射也得到了有效的屏蔽，從此人們不再受變壓器的噪音問題和電磁輻射問題的困擾。
當變壓器安裝在地下室或密閉的房間內，由于一般建筑的圍護結構的隔聲量都大于50db,基本可滿足變壓器噪音通過空氣向外擴散的隔聲要求。
2、變壓器噪音在結構中傳播(固體傳聲)的隔斷：
a.變壓器噪音在結構中傳播路徑分析：
①變壓器噪音通過底部基礎向大樓的屋架結構傳播;
②變壓器噪音通過高、低壓連接電纜、母線及其支吊架向大樓的屋架結構傳播;
b.處理方法：
①使用既隔聲也隔振的多層復合隔聲減振墊。是目前世界上非常有效的解決結構傳聲的隔聲產品。有效阻隔通過固體傳播的結構噪聲達98%.以上。(祥見復合隔聲減振墊簡介)
②使用電纜及母線軟接，有效減弱變壓器噪音通過高、低壓連接電纜、母線向大樓的屋架結構傳播;
③由于各種原因往往變壓器高壓端加裝軟接頭會受到限制，因此懸浮式的電纜支吊架也是解決變壓器噪音在高壓端的固體傳播的有效途徑。
以上就是青誠靜禾為大家介紹的變壓器噪聲特性分析的全部內容，希望能為大家提供一份有價值的參考。如果您想了解更多的相關資訊，請持續關注沈陽青誠靜禾環保噪音治理網站。
